Kompaktne Jahutuskuivati KRYOSEC kuni 4,5 m³/min


Tugev ruumisäästja optimaalseks kaitseks niiskuse eest kõikides tööfaasides

KRYOSECi kompaktsed Jahutuskuivatid* võidavad tähelepanu kõrge tööstusliku kvaliteediga „Made in Germany“. Need seadmed tagavad kindla kuivatustulemuse keskkonnatemperatuurini kuni +50 °C. Soojusvahetisüsteemi madal rõhukadu ja vähest hooldust nõudev konstruktsioon võimaldavad töötada ökonoomselt. Nad leiavad oma paigalduskoha tänu kompaktsele konstruktsioonile otse kasutuskohal – masinalaudade, tööplatvormide all või isegi seinal (TAH-seeria).

  • Usaldusväärse kuivusastmega suruõhk 0,35 kuni 4,5 m³/min.
  • Töörõhk kuni 16 baari
  • Valikvarustused: elektriline kondensvee äravool ECO-DRAIN ja/või elektrooniline rõhu kastepunkti hoiatuse termostaat – mõlemad potentsiaalivabade alarmikontaktidega

Teie eelised

  • Usaldusväärne kaitse niiskuse eest
    KRYOSECi Kuivatid jahutavad niisket suruõhku kvaliteetses, roostevabast terasest plaatsoojusvahetiga soojusvahetisüsteemis. Tekkiv kondensaat eraldatakse integreeritud eraldi abil tõhusalt kõikides tööfaasides. Elektrooniline kondensaadieraldi ECO-DRAIN tagab kondensaadi kindla ärajuhtimise.
  • Ka kõrgete keskkonnatemperatuuride jaoks.
    KRYOSECi Kuivatid eemaldavad niiskuse kindlalt ka rasketes töötingimustes. Sellele aitavad tublisti kaasa soojusvaheti ja külmaaine kondensaatori suured pinnad ning spetsiaalne jahutusõhu juhtimine.
  • Standardile vastav tööstuskvaliteet
    KRYOSECi Kuivatid vastavad masinatele rakendatavatele ohutusnõuetele (EN 60204-1). Need hõlmavad lukustatavat sisse- / väljalülitit ja integreeritud kaitseautomaati. Väga kvaliteetse töötluse ja kompaktse ehituse tõttu sobivad need ideaalselt ka lokaalseks paigalduseks näiteks tootmis- ja töötlemismasinatesse, mis nõuavad väga kvaliteetselt töödeldud suruõhku.

* Käesolev jahutuskuivatite seeria sisaldab fluoritud külmainet R-513A.

Ideaalne täiendus: AQUAMAT õli- ja vee-eraldusseade
Aquamat i.CF 60 oil/water separator

Meie nõuanne: töödelge kondensaati enne kanalisatsiooni suunamist nõuetekohaselt ja soodsalt AQUAMATi õli- ja vee-eraldusseadmega.



Täpsem teave toote kohta

Varustus

Külmaringlus

  • Kolbkompressorist koosnev külmaringlus
  • Ventilaatori ja kondensaatori sõlm
  • Filterkuivati
  • Kapillaarid
  • Isoleeritud Õhk-Õhk- ja Õhk-Külmaine-soojusvaheti koos roostevabast terasest (vaskjoodised) kondensaadieraldajaga
  • Kuuma gaasi möödavooluregulaator

Kondensaadieraldi

Elektrooniliselt juhitav kondensaadi äravool ECO-DRAIN 30
  • Elektrooniliselt juhitav kondensaadieraldi ECO-DRAIN 30 kuulkraaniga kondensaadi juurdevoolus, k.a külmade pindade isolatsioon.

Elektrisüsteem ja näidikud

  • Mehaaniline kastepunkti suunanäidik.
  • Elektrivarustus Standardi EN 60204-1 järgi: lukustatav pealüliti koos integreeritud kaitseautomaadiga.

Korpus

Kompaktne jahutuskuivati KRYOSEC – väike kõrgus, võimalik paigaldada seinale.
  • Seadmel on eemaldatava katte ja masinajalgadega pulbervärvitud korpus.
  • Ettevalmistatud seinale paigaldamiseks (ainult seeria TAH).

Ühendused

  • Teostus k.a tõmbetõkisega toitekaabel (ilma pistikuta)
  • sisemiselt ühendatud juhtmetega.
  • Keermesühendus välise kondensaaditoru ühendamiseks.

Dokumentatsioon

  • k.a kasutusjuhend ja CE-Vastavusdeklaratsioon (ELi versioon).

Lisaks: potentsiaalivaba kontakt „Rõhu kastepunkti hoiatus”;

  • lisavarustus potentsiaalivaba väljundiga elektroonilise termostaadi näol;
  • paigaldatud mõõtevalmilt süsteemi sisemusse.
  • Signaalile juurdepääs kohapeal otse väljundilt.
  • Võimalik seadistada vastavaid ülemisi ja alumisi lülituspiire.

Lisaks: potentsiaalivaba kontaktiga kondensaadieraldi.

  • Alternatiivne lisavarustus: potentsiaalivaba alarmikontaktiga elektrooniline kondensaadieraldi ECO-DRAIN 31.
  • Signaalile juurdepääs otse kondensaadieraldilt.
Ülesehitus ja funktsioon

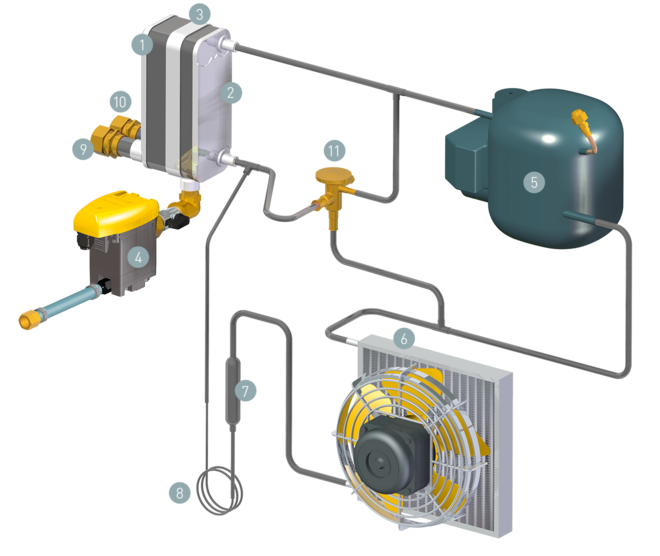

Kompaktsete jahutuskuivatite TAH ja TCH ülesehituse skeem
  1. Õhk-Õhk-soojusvaheti
  2. Õhk-Külmaaine-soojusvaheti
  3. Kondensaadieraldaja
  4. Kondensaadieraldi
  5. Külmakompressor
  6. Ventilaatoriga külmaaine kondensaator (õhkjahutusega)
  1. Filterkuivati
  2. Kapillaartoru (külmaaine aurustamine ja jahutamine)
  3. Suruõhu sisenemine
  4. Suruõhu väljumisava
  5. Kuuma gaasi möödavooluregulaator
Tehnilised andmed TAH

Põhiversioon

MudelTAH 5 TAH 7 TAH 10
Vooluhulk m³/min 0,35 0,6 0,8
Rõhukadu bar 0,05 0,13 0,15
Elektriline võimsustarve 100% läbivoolu juures kW 0,2 0,2 0,28
Tööülerõhk bar 3 - 16 3 - 16 3 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 60 60 60
KülmaaineR-513A R-513A R-513A
Mass kg 24 24 26
Mõõtmed
L × S × K mm 		386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
SuruõhuühendusG ½ G ½ G ½
Kondensaadi äravoolu ühendusG ¼ G ¼ G ¼
Vooluvarustus230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Külmaaine mass kg 0,14 0,19 0,21
Külmaaine mass CO2 ekvivalendina t 0,09 0,12 0,13
Hermeetiline jahutusringlus● ● ●

Tehnilised andmed TBH

Põhiversioon

MudelTBH 14 TBH 16 TBH 23
Vooluhulk m³/min 1,2 1,6 2,2
Rõhukadu bar 0,22 0,24 0,23
Elektriline võimsustarve 100% läbivoolu juures kW 0,36 0,45 0,57
Tööülerõhk bar 3 - 16 3 - 16 3 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 60 60 60
KülmaaineR-513A R-513A R-513A
Mass kg 33 38 46
Mõõtmed
L × S × K mm 		462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
SuruõhuühendusG ½ G ½ G 1
Kondensaadi äravoolu ühendusG ¼ G ¼ G ¼
Vooluvarustus230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Külmaaine mass kg 0,29 0,44 0,49
Külmaaine mass CO2 ekvivalendina t 0,18 0,28 0,31
Hermeetiline jahutusringlus● ● ●

Tehnilised andmed TCH

Põhiversioon

MudelTCH 27 TCH 33 TCH 36
Vooluhulk m³/min 2,6 3,15 3,5
Rõhukadu bar 0,18 0,19 0,21
Elektriline võimsustarve 100% läbivoolu juures kW 0,6 0,8 1,08
Tööülerõhk bar 3 - 16 3 - 16 3 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 60 60 60
KülmaaineR-513A R-513A R-513A
Mass kg 56 66 69
Mõõtmed
L × S × K mm 		640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
SuruõhuühendusG 1 G 1¼ G 1¼
Kondensaadi äravoolu ühendusG ¼ G ¼ G ¼
Vooluvarustus230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Külmaaine mass kg 0,62 0,74 0,95
Külmaaine mass CO2 ekvivalendina t 0,39 0,47 0,6
Hermeetiline jahutusringlus- - -

MudelTCH 45
Vooluhulk m³/min 4,5
Rõhukadu bar 0,18
Elektriline võimsustarve 100% läbivoolu juures kW 1,33
Tööülerõhk bar 3 - 16
Ümbritsev temperatuur °C 3 - 50
Sisenemistemperatuur °C 60
KülmaaineR-513A
Mass kg 75
Mõõtmed
L × S × K mm 		640 x 663 x 609
SuruõhuühendusG 1¼
Kondensaadi äravoolu ühendusG ¼
Vooluvarustus230 V / 1 / 60 Hz
Külmaaine mass kg 1,03
Külmaaine mass CO2 ekvivalendina t 0,65
Hermeetiline jahutusringlus-
