Seeria CN C ja DN C rõhutõstekompressorid

Rõhutõstekompressor tõhusa suruõhuvarustuse jaoks

Neil terviksüsteemidel on kõik olemas: oma uue disainiga, võrreldes varasemaga kõigest poole suuruse põhipinnaga näitavad võimendite seeriad CN C ja DN C ennast nii väljast kui seest korrastatutena. Komponentide uus paigutus tagab mitte üksnes jahutusõhu optimeeritud juhtimise, vaid ka parema ligipääsu hooldusel.

Ka aktualiseeritud juhtsüsteem SIGMA CONTROL 2 pakub uusi mitmekordseid järelevalve ja juhtimise võimalusi koos paljude liidestega, ka kõrgema taseme koondjuhtsüsteemidega – dünaamilise reguleerimisega.

Versioonis SFC seeria DN C jaoks kohandatakse kompressori tootlikkuse vastavalt vajadusele tarbimisega pöörlemissageduse reguleerimise teel. Seeläbi tarbitakse ainult niipalju energiat kui tegelikult suruõhuvarustuse jaoks vajatakse – veelgi tõhusamalt ei ole võimalik.

Rõhutõstekompressori CN C võimsusparameetrid:

  • 7,5 – 22 kW
  • Eelrõhk: 3 – 10 bar
  • Lõpprõhk: 10 – 45 bar
  • Tootlikkus: 0,8 – 8,0 m³/min

Rõhutõstekompressori DN C võimsusparameetrid:

  • 22 – 45 kW
  • Eelrõhk: 3 – 10 bar
  • Lõpprõhk: 10 – 45 bar
  • Tootlikkus: 2,26 – 19,60 m³/min

Valikvarustuse võimalused:

Seeria DN C rõhutõstekompressorid on saadaval õhk- või vesijahutusega versioonina. Seeria CN C rõhutõstekompressorid on standardina õhkjahutusega. Valikuliselt on saadaval ka lämmastiku pumpamise võimalus või suletud variant ilma välise õhuta (N2-versioon).

Kasutusvõimalused

PET-pudelite tootmine, protsessiõhu kasutusalad, lämmastiku tootmine, katsestendide kõrgrõhk (nt pidurid, radiaatorid jne), suruõhukatsetuste katsestendid, purunemisrõhu kontrollid ja impulsikontrollid.

Teie eelised

  • Ruumisäästlik:
    maailmas ainulaadne kompaktseade on väike ja siiski võimas: kompromisse ei tehta võimsuse, usaldusväärsuse ega ka energiatõhususe juures!
  • Lihtne paigaldada:
    kompressorid DN C ja CN C tarnitakse elektriliseks ühendamiseks valmitena. Süsteeme saab ka enesejärelevalve korral konfigureerida paljude kasutusjuhtumite jaoks.
  • Hoolduskulude säästmine:
    uuel disainil juurdepääs esiküljelt! Võimalik komponentide uue paigutuse tõttu. See lähendab hooldusvajadust, nt rihmade vahetamisel
Energiakulude kokkuhoid
Kasutusea kulud

Kvaliteetsed Premium Efficiency elektrimootorid pakuvad eriti kõrget efektiivsust ja kulutavad seega väga vähe voolu. Nende madal töötemperatuur on lisapluss.



Täpsem teave toote kohta

Uus disain tagab parema käsitsemise, tõhususe ja paindlikkuse
Seeria DN C rõhutõstekompressori tervikseade (tagakülg)

  • Vastupidavuse pikendamine:
    mootor ja kompressoriplokk on ülejäänud masinast lahus. Nii mõjutavad vibratsioonid lülituskilpi, radiaatorit, ventilaatorit ja torustikku oluliselt vähem.
  • Optimeeritud juurdepääs hooldustööde jaoks:
    Külgvaade paigaldatud õhkjahutiga – ka siin on nüüd parem juurdepääs kergesti eemaldatava juurdepääsupaneeli tõttu
  • Lihtsam hooldustöid teostada:
    rihmade vahetamine, magnetklapi hooldamine (lämmastiku versioon) või sisselaskeklapi mustusekoguri vahetamine.
Ülesehituse näide

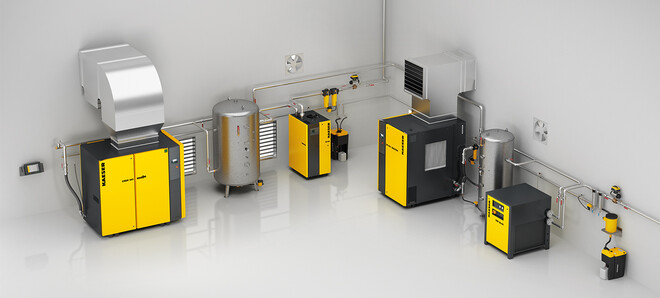

Rõhutõstekompressoriga suruõhujaama näide

Seeria DN C rõhutõste-kompaktseadmestikuga suruõhujaam ettevõttelt Kaeser Kompressoren.
Rõhutõstekompressori ülesehituse skeem

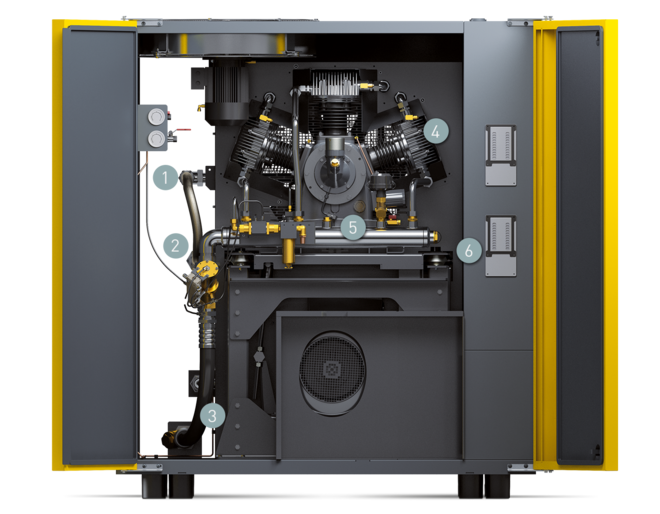

Seeria DN C rõhutõstekompressori tervikseadme komponendid (esikülg)
  1. Elastne ühendusvoolik, lõpprõhu poolne
  2. Tagasilöögiklapp kollektori ja järeljahuti vahel
  3. Elastne ühendusvoolik, sisendrõhu poolne
  1. Uudse kujundusega silindripead
  2. Suur kollektor pulseerimise vähendamiseks
  3. Summutuselement
Tehnilised andmed CN 22C

Põhiversioon

MudelCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Eelrõhk bar 5 7,5 7,5
Lõpprõhk bar 25 25 35
Vooluhulk kogu seadme töörõhu puhul m³/min 2,54 4,17 3,68
Imivoolu maht m³/min 3,74 5,3 5,3
Kolvikäigu maht m³/min 0,62 0,62 0,62
Kompressoriploki pöörete arv 1/min 1.235 1.235 1.235
Kolbide arv 2 2 2
Mootori nimivõimsus kW 22 22 22
Müratase dB(A) 75 75 75
Suruõhuühendus, eelrõhu poolneG 1 G 1 G 1
Suruõhuühendus, lõpprõhu poolneG 1 G 1 G 1
Mõõtmed L × S × K mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Mass kg 920 920 920

MudelCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Eelrõhk bar 10 10 10
Lõpprõhk bar 25 35 45
Vooluhulk kogu seadme töörõhu puhul m³/min 5,79 5,31 4,83
Imivoolu maht m³/min 6,86 6,86 6,86
Kolvikäigu maht m³/min 0,62 0,62 0,62
Kompressoriploki pöörete arv 1/min 1.235 1.235 1.235
Kolbide arv 2 2 2
Mootori nimivõimsus kW 22 22 22
Müratase dB(A) 75 75 75
Suruõhuühendus, eelrõhu poolneG 1 G 1 G 1
Suruõhuühendus, lõpprõhu poolneG 1 G 1 G 1
Mõõtmed L × S × K mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Mass kg 920 920 920

Tehnilised andmed CN 15C

Põhiversioon

MudelCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Eelrõhk bar 5 7,5 7,5
Lõpprõhk bar 25 25 35
Vooluhulk kogu seadme töörõhu puhul m³/min 2,54 4,17 3,04
Imivoolu maht m³/min 3,74 5,3 4,23
Kolvikäigu maht m³/min 0,62 0,62 0,5
Kompressoriploki pöörete arv 1/min 1.235 1.235 985
Kolbide arv 2 2 2
Mootori nimivõimsus kW 15 15 15
Müratase dB(A) 74 74 74
Suruõhuühendus, eelrõhu poolneG 1 G 1 G 1
Suruõhuühendus, lõpprõhu poolneG 1 G 1 G 1
Mõõtmed L × S × K mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Mass kg 920 920 920

MudelCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Eelrõhk bar 10 10 10
Lõpprõhk bar 25 35 45
Vooluhulk kogu seadme töörõhu puhul m³/min 5,79 4,36 3,63
Imivoolu maht m³/min 6,86 5,47 4,94
Kolvikäigu maht m³/min 0,62 0,5 0,45
Kompressoriploki pöörete arv 1/min 1.235 985 890
Kolbide arv 2 2 2
Mootori nimivõimsus kW 15 15 15
Müratase dB(A) 74 74 74
Suruõhuühendus, eelrõhu poolneG 1 G 1 G 1
Suruõhuühendus, lõpprõhu poolneG 1 G 1 G 1
Mõõtmed L × S × K mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Mass kg 920 920 920

Tehnilised andmed CN 11C

Põhiversioon

MudelCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Eelrõhk bar 5 7,5 7,5
Lõpprõhk bar 25 25 35
Vooluhulk kogu seadme töörõhu puhul m³/min 2,09 3,41 2,47
Imivoolu maht m³/min 2,99 4,23 3,41
Kolvikäigu maht m³/min 0,5 0,5 0,4
Kompressoriploki pöörete arv 1/min 985 985 795
Kolbide arv 2 2 2
Mootori nimivõimsus kW 11 11 11
Müratase dB(A) 73 73 73
Suruõhuühendus, eelrõhu poolneG 1 G 1 G 1
Suruõhuühendus, lõpprõhu poolneG 1 G 1 G 1
Mõõtmed L × S × K mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Mass kg 920 920 920

MudelCN 11C 10/25 bar CN 11C 10/35 bar
Eelrõhk bar 10 10
Lõpprõhk bar 25 35
Vooluhulk kogu seadme töörõhu puhul m³/min 4,73 3,29
Imivoolu maht m³/min 5,47 4,16
Kolvikäigu maht m³/min 0,5 0,38
Kompressoriploki pöörete arv 1/min 985 750
Kolbide arv 2 2
Mootori nimivõimsus kW 11 11
Müratase dB(A) 73 73
Suruõhuühendus, eelrõhu poolneG 1 G 1
Suruõhuühendus, lõpprõhu poolneG 1 G 1
Mõõtmed L × S × K mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Mass kg 920 920

Tehnilised andmed CN 7C

Põhiversioon

MudelCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Eelrõhk bar 5 7,5 7,5
Lõpprõhk bar 25 25 35
Vooluhulk kogu seadme töörõhu puhul m³/min 1,26 2 1,62
Imivoolu maht m³/min 1,72 2,44 2,18
Kolvikäigu maht m³/min 0,29 0,29 0,26
Kompressoriploki pöörete arv 1/min 1.250 1.250 1.120
Kolbide arv 2 2 2
Mootori nimivõimsus kW 7,5 7,5 7,5
Müratase dB(A) 71 71 71
Suruõhuühendus, eelrõhu poolneG 1 G 1 G 1
Suruõhuühendus, lõpprõhu poolneG 1 G 1 G 1
Mõõtmed L × S × K mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Mass kg 790 790 790

MudelCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Eelrõhk bar 10 10 10
Lõpprõhk bar 25 35 45
Vooluhulk kogu seadme töörõhu puhul m³/min 2,74 2,05 1,75
Imivoolu maht m³/min 3,15 2,52 2,27
Kolvikäigu maht m³/min 0,29 0,23 0,21
Kompressoriploki pöörete arv 1/min 1.250 1.000 900
Kolbide arv 2 2 2
Mootori nimivõimsus kW 7,5 7,5 7,5
Müratase dB(A) 71 71 71
Suruõhuühendus, eelrõhu poolneG 1 G 1 G 1
Suruõhuühendus, lõpprõhu poolneG 1 G 1 G 1
Mõõtmed L × S × K mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Mass kg 790 790 790

Tehnilised andmed DN 30C

Põhiversioon

MudelDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Eelrõhk bar 5 7,5 7,5
Lõpprõhk bar 25 25 35
Vooluhulk kogu seadme töörõhu puhul m³/min 6,11 8,92 7,02
Imivoolu maht m³/min 7,85 10,68 9,07
Kolvikäigu maht m³/min 1,31 1,26 1,06
Kompressoriploki pöörete arv 1/min 1.139 1.095 929
Kolbide arv 3 3 3
Mootori nimivõimsus kW 30 30 30
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.470 1.470 1.470

MudelDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Eelrõhk bar 10 10 13
Lõpprõhk bar 25 45 20
Vooluhulk kogu seadme töörõhu puhul m³/min 11,35 6,98 16,74
Imivoolu maht m³/min 13,05 9,06 18,29
Kolvikäigu maht m³/min 1,19 0,82 1,31
Kompressoriploki pöörete arv 1/min 1.034 1.034 1.139
Kolbide arv 3 3 3
Mootori nimivõimsus kW 30 30 30
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.470 1.470 1.470

MudelDN 30C 13/45 bar
Eelrõhk bar 13
Lõpprõhk bar 45
Vooluhulk kogu seadme töörõhu puhul m³/min 9,53
Imivoolu maht m³/min 11,53
Kolvikäigu maht m³/min 0,82
Kompressoriploki pöörete arv 1/min 1.034
Kolbide arv 3
Mootori nimivõimsus kW 30
Müratase dB(A) 78
Suruõhuühendus, eelrõhu poolneG 2
Suruõhuühendus, lõpprõhu poolneG 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960
Mass kg 1.470

Tehnilised andmed DN 22C

Põhiversioon

MudelDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Eelrõhk bar 5 7,5 7,5
Lõpprõhk bar 25 25 30
Vooluhulk kogu seadme töörõhu puhul m³/min 4,75 6,91 6,16
Imivoolu maht m³/min 6,29 8,31 7,72
Kolvikäigu maht m³/min 1,05 0,98 0,91
Kompressoriploki pöörete arv 1/min 1.315 1.227 1.139
Kolbide arv 3 3 3
Mootori nimivõimsus kW 22 22 22
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.370 1.370 1.370

MudelDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Eelrõhk bar 7,5 10 10
Lõpprõhk bar 35 25 40
Vooluhulk kogu seadme töörõhu puhul m³/min 5,32 9,09 5,99
Imivoolu maht m³/min 7,01 10,37 7,68
Kolvikäigu maht m³/min 0,82 0,94 0,7
Kompressoriploki pöörete arv 1/min 1.034 1.183 876
Kolbide arv 3 3 3
Mootori nimivõimsus kW 22 22 22
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.370 1.370 1.370

MudelDN 22C 13/20 bar DN 22C 13/30 bar
Eelrõhk bar 13 13
Lõpprõhk bar 20 30
Vooluhulk kogu seadme töörõhu puhul m³/min 13,19 10,27
Imivoolu maht m³/min 14,18 11,53
Kolvikäigu maht m³/min 1,01 0,82
Kompressoriploki pöörete arv 1/min 1.271 1.034
Kolbide arv 3 3
Mootori nimivõimsus kW 22 22
Müratase dB(A) 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.370 1.370

Tehnilised andmed DN 37C

Põhiversioon

MudelDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Eelrõhk bar 5 7,5 10
Lõpprõhk bar 20 30 25
Vooluhulk kogu seadme töörõhu puhul m³/min 7,36 9,39 12,98
Imivoolu maht m³/min 9,06 11,54 14,93
Kolvikäigu maht m³/min 1,51 1,36 1,36
Kompressoriploki pöörete arv 1/min 1.315 1.183 1.183
Kolbide arv 3 3 3
Mootori nimivõimsus kW 37 37 37
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.500 1.500 1.500

MudelDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Eelrõhk bar 10 13 13
Lõpprõhk bar 40 20 35
Vooluhulk kogu seadme töörõhu puhul m³/min 9,96 18,59 13,57
Imivoolu maht m³/min 12,38 20,41 15,76
Kolvikäigu maht m³/min 1,12 1,46 1,12
Kompressoriploki pöörete arv 1/min 981 1.271 981
Kolbide arv 3 3 3
Mootori nimivõimsus kW 37 37 37
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.500 1.500 1.500

Tehnilised andmed DN 45C

Põhiversioon

MudelDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Eelrõhk bar 7,5 7,5 10
Lõpprõhk bar 25 30 25
Vooluhulk kogu seadme töörõhu puhul m³/min 10,74 9,75 14,41
Imivoolu maht m³/min 12,83 11,97 16,6
Kolvikäigu maht m³/min 1,51 1,41 1,51
Kompressoriploki pöörete arv 1/min 1.315 1.227 1.315
Kolbide arv 3 3 3
Mootori nimivõimsus kW 45 45 45
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.410 1.510 1.510

MudelDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Eelrõhk bar 10 13 13
Lõpprõhk bar 35 20 45
Vooluhulk kogu seadme töörõhu puhul m³/min 12,9 19,21 13,77
Imivoolu maht m³/min 15,49 21,12 16,61
Kolvikäigu maht m³/min 1,41 1,51 1,19
Kompressoriploki pöörete arv 1/min 1.227 1.315 1.034
Kolbide arv 3 3 3
Mootori nimivõimsus kW 45 45 45
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.510 1.510 1.510

Tehnilised andmed DN 45C SFC

Põhiversioon

MudelDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Eelrõhk bar 7,5 7,5 10
Lõpprõhk bar 25 30 25
Vooluhulk kogu seadme töörõhu puhul m³/min 10,74 9,75 14,41
Imivoolu maht m³/min 12,83 11,97 16,6
Kolvikäigu maht m³/min 1,51 1,41 1,51
Kompressoriploki pöörete arv 1/min 1.315 1.227 1.315
Kolbide arv 3 3 3
Mootori nimivõimsus kW 45 45 45
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.510 1.510 1.510

MudelDN 45C SFC 10/35 bar
Eelrõhk bar 10
Lõpprõhk bar 35
Vooluhulk kogu seadme töörõhu puhul m³/min 12,9
Imivoolu maht m³/min 15,49
Kolvikäigu maht m³/min 1,41
Kompressoriploki pöörete arv 1/min 1.227
Kolbide arv 3
Mootori nimivõimsus kW 45
Müratase dB(A) 78
Suruõhuühendus, eelrõhu poolneG 2
Suruõhuühendus, lõpprõhu poolneG 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960
Mass kg 1.510

Tehnilised andmed DN 37C S SFC

Põhiversioon

MudelDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Eelrõhk bar 7,5 7,5 10
Lõpprõhk bar 25 30 25
Vooluhulk kogu seadme töörõhu puhul m³/min 6,66 6,42 9,09
Imivoolu maht m³/min 8,02 8,02 10,37
Kolvikäigu maht m³/min 0,94 0,94 0,94
Kompressoriploki pöörete arv 1/min 1.183 1.183 1.183
Kolbide arv 3 3 3
Mootori nimivõimsus kW 37 37 37
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.500 1.500 1.500

MudelDN 37C S SFC 10/40 bar
Eelrõhk bar 10
Lõpprõhk bar 40
Vooluhulk kogu seadme töörõhu puhul m³/min 8,02
Imivoolu maht m³/min 9,98
Kolvikäigu maht m³/min 0,91
Kompressoriploki pöörete arv 1/min 1.139
Kolbide arv 3
Mootori nimivõimsus kW 37
Müratase dB(A) 78
Suruõhuühendus, eelrõhu poolneG 2
Suruõhuühendus, lõpprõhu poolneG 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960
Mass kg 1.500

Tehnilised andmed DN 37C L SFC

Põhiversioon

MudelDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Eelrõhk bar 5 7,5 10
Lõpprõhk bar 20 30 25
Vooluhulk kogu seadme töörõhu puhul m³/min 7,36 9,39 12,98
Imivoolu maht m³/min 9,06 11,54 14,93
Kolvikäigu maht m³/min 1,51 1,36 1,36
Kompressoriploki pöörete arv 1/min 1.315 1.183 1.183
Kolbide arv 3 3 3
Mootori nimivõimsus kW 37 37 37
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.500 1.500 1.500

MudelDN 37C L SFC 10/30 bar
Eelrõhk bar 10
Lõpprõhk bar 30
Vooluhulk kogu seadme töörõhu puhul m³/min 12,21
Imivoolu maht m³/min 14,38
Kolvikäigu maht m³/min 1,31
Kompressoriploki pöörete arv 1/min 1.139
Kolbide arv 3
Mootori nimivõimsus kW 37
Müratase dB(A) 78
Suruõhuühendus, eelrõhu poolneG 2
Suruõhuühendus, lõpprõhu poolneG 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960
Mass kg 1.500

Tehnilised andmed DN 30C S SFC

Põhiversioon

MudelDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Eelrõhk bar 5 7,5 7,5
Lõpprõhk bar 25 25 35
Vooluhulk kogu seadme töörõhu puhul m³/min 4,07 6,4 5,93
Imivoolu maht m³/min 5,45 7,72 7,72
Kolvikäigu maht m³/min 0,91 0,91 0,91
Kompressoriploki pöörete arv 1/min 1.139 1.139 1.139
Kolbide arv 3 3 3
Mootori nimivõimsus kW 30 30 30
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.470 1.470 1.470

MudelDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Eelrõhk bar 10 10 10
Lõpprõhk bar 25 35 40
Vooluhulk kogu seadme töörõhu puhul m³/min 8,75 8,26 8,02
Imivoolu maht m³/min 9,98 9,98 9,98
Kolvikäigu maht m³/min 0,91 0,91 0,91
Kompressoriploki pöörete arv 1/min 1.139 1.139 1.139
Kolbide arv 3 3 3
Mootori nimivõimsus kW 30 30 30
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.470 1.470 1.470

Tehnilised andmed DN 30C L SFC

Põhiversioon

MudelDN 30C L SFC 5/25 bar
Eelrõhk bar 5
Lõpprõhk bar 25
Vooluhulk kogu seadme töörõhu puhul m³/min 6,11
Imivoolu maht m³/min 7,85
Kolvikäigu maht m³/min 1,31
Kompressoriploki pöörete arv 1/min 1.139
Kolbide arv 3
Mootori nimivõimsus kW 30
Müratase dB(A) 78
Suruõhuühendus, eelrõhu poolneG 2
Suruõhuühendus, lõpprõhu poolneG 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960
Mass kg 1.470

Tehnilised andmed DN 22C SFC

Põhiversioon

MudelDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Eelrõhk bar 5 7,5 7,5
Lõpprõhk bar 25 25 30
Vooluhulk kogu seadme töörõhu puhul m³/min 4,75 6,91 6,16
Imivoolu maht m³/min 6,29 8,31 7,72
Kolvikäigu maht m³/min 1,05 0,98 0,91
Kompressoriploki pöörete arv 1/min 1.315 1.227 1.139
Kolbide arv 3 3 3
Mootori nimivõimsus kW 22 22 22
Müratase dB(A) 78 78 78
Suruõhuühendus, eelrõhu poolneG 2 G 2 G 2
Suruõhuühendus, lõpprõhu poolneG 1½ G 1½ G 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Mass kg 1.370 1.370 1.370

MudelDN 22C SFC 10/25 bar
Eelrõhk bar 10
Lõpprõhk bar 25
Vooluhulk kogu seadme töörõhu puhul m³/min 9,09
Imivoolu maht m³/min 10,37
Kolvikäigu maht m³/min 0,94
Kompressoriploki pöörete arv 1/min 1.183
Kolbide arv 3
Mootori nimivõimsus kW 22
Müratase dB(A) 78
Suruõhuühendus, eelrõhu poolneG 2
Suruõhuühendus, lõpprõhu poolneG 1½
Mõõtmed L × S × K mm 1.280 x 1.830 x 1.960
Mass kg 1.370
