Kruvipuhurid kuni 110 kW

Väga energiasäästlikud – kompromissitult tõhusad

Madalrõhurežiimi tulevik on alanud: Kaeseri ideed, nagu kogu maailmas tuntud SIGMA-kruviprofiil, tähendavad efektiivsuse tõusu kuni 35 protsenti! Ka kasutuselevõtu, töötamise ja hoolduse seisukohalt kasutavad meie tugevad rootorid ära kogu säästupotentsiaali.

  • ülitõhusad ja vähe hooldust vajavad puhuriseadmed – kahevõlliliste SIGMA plokkidega
  • valikuna Y/D-starteriga (STC) või sagedusmuunduriga (SFC)
  • „Plug and Play“ töövalmis terviklahendus võimsuselektroonika, SIGMA CONTROL 2 juhtsüsteemi ja reguleeritud rihmülekandega; tehases õliga täidetud.

Uuest kruvitehnoloogiast saavad kasu kliendid kommunaalsete ja tööstuslike veepuhastusjaamade ning flotatsiooni ja fluidiseerimise valdkonnas, kus puhurid pidevalt töötavad ja kus on olulist rolli mängib väike energiakulu.

Teie eelised

  • Kogu masina maksimaalne tõhusus
    Meile on oluline SIGMA profiil-rootorite optimaalne mootori-puhuri ülekanne ja kõikide komponentide madal rõhukadu.
  • Minimaalne pulseerimine ühendatud torustikus
    Spetsiaalsed, laias sagedusvahemikus toimivad adsorptsioon-mürasummutid vähendavad masinast ja torustikust lähtuvat müra.
  • Kaitse katkestusaegade eest
    Eriti pikaealised komponendid tagavad kindla talitluse. Intelligentne konstruktsioon muudab üleliigseks abiseadmed (nt tihendamiseks või jahutamiseks). Arvukad andurid võimaldavad tööolekute kaugseiret.

Soodne madala elutsükli kulu tõttu
Kasutusea kulud

Meie terviklik lähenemine optimaalse kasumlikkuse nimel: maksimaalne energiatõhusus, parim suruõhu kättesaadavus ning lühimate aegadega hooldus- ja nõustamisvõrgustik.



Täpsem teave toote kohta

Varustus

Plug-and-play

Ühendusvalmis puhurid on tervikkomplektid, kuhu kuuluvad andurid, STC/SFC, SIGMA CONTROL 2 ja avariilüliti, õliga täidetud ja sertifitseeritud.

Puhuriplokk

Äärmiselt efektiivne puhuriplokk SIGMA Profil-iga

  • ülitõhus puhuriplokk SIGMA profiiliga, suur võimsus võimaliku väikseima võimsustarbega

Laagrid ja tihendid

  • Tugevad silinder-rulllaagrid võtavad enda kanda 100% radiaaljõududest
  • end tõestanud hooldusvaba pöörlemise läbiviiguühenduse mehaaniline tihend keermega puhuriploki veovõllil

IE3 ajamimootor

  • Siemensi kaubamärk
  • tõhus Premium-Efficiency-mootor standardi IE3 järgi
  • standardpaketis kolm termistori
  • reguleeritava pöörlemiskiirusega seadmete korral kohandatud SFC sagedusmuunduriga
  • tsentris asuv, hästi juurdepääsetav määrimiskoht järelmääritavate mootorilaagritega mootorite kiireks ja turvaliseks hoolduseks

rihmülekanne (kruvipuhur EBS/FBS)

  • automaatne kiilrihma pingutus koos näidikuga
  • püsivalt parim ülekande tõhusus
  • väiksemad hoolduskulud
  • standardvarustuses kiilrihmakaitse koos rihma lisajahutusega

otseülekanne (kruvipuhur DBS)

  • integreeritud ülekandemehhanism ligi 100-protsendilise toimega jõuülekandel
  • valikulised erinevad ülekande vahekorrad
  • standardsete elektrimootorite kasutamine
  • keskmisest pikem laagri eluiga tänu optimeeritud jõujaotusele ülekandes

pulsatsioonisummuti

  • imi- ja survepoole tõhus, laia sagedusvahemikuga müraisolatsiooniümbris protsessiõhu pulseerimise vastu
  • torustikku kanduva töömüra tugev summutus

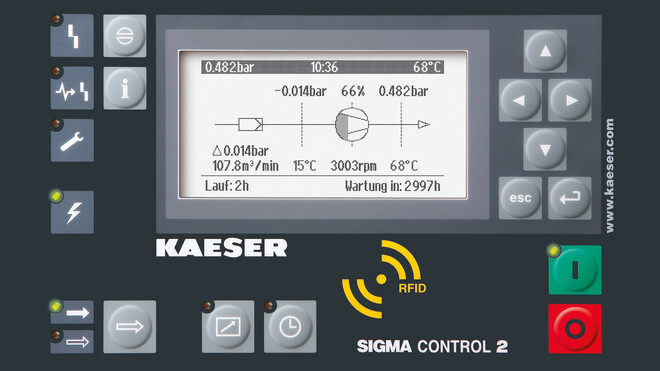

SIGMA CONTROL 2

SIGMA CONTROL 2 – SD-kaardi pesa

  • foorivärvides LED´d tööoleku kuvamiseks
  • lihttekstiga ekraan
  • 30 valitavat kasutuskeelt
  • piktogrammidega puutenupud
  • täisautomaatne seire ja reguleerimine
  • standardversioonis valitavad Dual-, Quadro-, Vario- ja Pidevtöö-juhtimisrežiim
  • Liidesed: Ethernet
  • lisaks valikulised sidemoodulid ühendused: Profibus DP, Modbus, Profinet ja DeviceNet
  • pesa SD-mälukaardile andmete salvestamiseks ja uuendusteks
  • RFID-lugemisseade
  • veebiserver
  • kasutajaliides KAESER CONNECT
  • analoog- ja digitaalsisenditel olevate väärtuste visualiseerimine
  • hoiatus- ja rikketeated
  • rõhu, temperatuuri ja pöörlemiskiiruse graafiline kujutamine

KAESER CONNECT

  • veebibrauseri avamine
  • SC2 IP-aadressi ja salasõna sisestamine
  • ventilaatori juhtseadme valimine integreeritud veebiserveri kaudu

Kasutajaliidesel kuvatakse reaalajas masina olekut, analoog- ja digitaalsisenditel olevaid väärtusi, hoiatus- ja rikketeadete loendeid ja graafiliselt rõhku, temperatuuri ja pöörlemiskiirust.

Plug-and-play

Ühendage, lülitage sisse – ja valmis!

Ühendamisvalmis puhurid: ühendada, sisse lülitada – valmis.

Ühendusvalmis ventilaatorid on tehases täielikult varustatud sagedusmuunduri või Y/D starteri, SIGMA CONTROL 2 ja avariilülitiga. See alandab juba projekteerimisel, ehitusel, dokumenteerimisel ja kasutuselevõtul vaeva, kulusid ja riske.

START CONTROL (STC)

Puhur – START CONTROL (STC)

Integreeritud Y-Δ starteriga mudel kasutamiseks püsiva pöörlemiskiirusega on varustatud kvaliteetse ülepingekaitsme ja pöördvälja kontrolliga. Seadet täiendavad SIGMA CONTROL 2 ja kindel avariilülitustehnika.

SIGMA FREQUENCY CONTROL (SFC)

Puhur – SIGMA FREQUENCY CONTROL (SFC)

SFC-sagedusmuundur võimaldab ventilaatori pöörlemiskiirusega juhtimise tõttu kohandada voolu mahtu protsessi vajadustele. Tehases on kõik kohe kasutuselevõtuks programmeeritud ja parameetritega varustatud.

Tehnilised andmed

Põhiversioon

MudelCBS 120 L CBS 120 M DBS 220 L
max. rõhkude vahe – ülerõhurežiim mbar 650 1.100 650
max kasutatav läbivool m³/min 12,6 12,5 23
Mootori max nimivõimsus kW 18,5 22 30
max. rõhkude vahe – alarõhurežiim mbar - 550 -
max imivõimsus m³/min - 12,5 -
Mootori max nimivõimsus kW - 15 -
Ühenduse nimilaius DN 80 80 100
Mõõtmed koos lülituskapi ja mürasummutuskattega L × S × K mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
max mass kg 730 750 820

MudelDBS 220 M EBS 380 L EBS 380 M
max. rõhkude vahe – ülerõhurežiim mbar 1.100 650 1.100
max kasutatav läbivool m³/min 22 38 37
Mootori max nimivõimsus kW 37 45 75
max. rõhkude vahe – alarõhurežiim mbar 550 - 550
max imivõimsus m³/min 22 - 38
Mootori max nimivõimsus kW 22 - 37
Ühenduse nimilaius DN 100 150 150
Mõõtmed koos lülituskapi ja mürasummutuskattega L × S × K mm 1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
max mass kg 850 1.400 1.600

MudelFBS 660 L FBS 660 M HBS 1600 L
max. rõhkude vahe – ülerõhurežiim mbar 650 1.100 650
max kasutatav läbivool m³/min 67 66 162
Mootori max nimivõimsus kW 90 110 200
max. rõhkude vahe – alarõhurežiim mbar - 550 -
max imivõimsus m³/min - 64 -
Mootori max nimivõimsus kW - 75 -
Ühenduse nimilaius DN 200 200 300
Mõõtmed koos lülituskapi ja mürasummutuskattega L × S × K mm 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320
max mass kg 1.850 2.200 5.880

MudelHBS 1600 M
max. rõhkude vahe – ülerõhurežiim mbar 1.100
max kasutatav läbivool m³/min 162
Mootori max nimivõimsus kW 250
max. rõhkude vahe – alarõhurežiim mbar 500
max imivõimsus m³/min 106,91
Mootori max nimivõimsus kW 160
Ühenduse nimilaius DN 300
Mõõtmed koos lülituskapi ja mürasummutuskattega L × S × K mm 2.065 x 3.350 x 2.320
max mass kg 5.940

Heitveejaam Kitzingeni linnas
Väiksem energiakulu ja suurem õhukogus!

Moderniseerimise abil energiakulu vähendamine rohkem kui 20 protsendi võrra? Kuidas seda saavutada, saate lugeda meie referentsloost.

Kitzingeni referentsprojekt
