Õlivabalt tihendavad integreeritud suruõhukuivatiga kruvikompressorid


i.HOC – silmatorkavalt tõhus suruõhu kuivatamine

Patenteeritud Kaeseri rootorkuivati i.HOC kasutab ära 100% kompressori tihendamissoojusest! Selle täisvoolu regeneratsiooniga pakub seade usaldusväärselt madalaid rõhu kastepunkte kuni keskkonnatemperatuurini 45 °C – ja seda täiesti ilma elektrikütteta või regeneratsiooniõhu lisajahutuseta!

  • paigaldatud õhk- või vesijahutusega seadmetesse
  • seadme nimivõimsused 37 kW kuni 200 kW
  • seadme jõudlused 3,3 m³/min kuni 30 m³/min
  • integreeritud kompressori juhtimissüsteem SIGMA CONTROL 2 (mudeli variandid SFC)

Eelised Teile

  • Miinusmärgiga rõhu kastepunktid ka kõrge keskkonna temperatuuri korral:
    erakordse regeneratsioonipotentsiaali tõttu saavutab i.HOC ka kõrge jahutusaine temperatuuri korral miinusmärgiga rõhu kastepunktid.
  • Rõhu kastepunkti stabiilsus muutuvate läbivoolu mahtude korral:
    Ka kompressori madala koormuse korral püsib rõhu kastepunkt stabiilne – täiesti ilma osakoormuse kompensaatorita.
  • Tõhus kuivatamine ja heitsoojuse taaskasutus:
    i.HOC kasutab heitsoojuse taaskasutuse jaoks optimeeritud 2. astme soojusvahetit regeneratsiooniõhu jahutina.
Soodne kasutusiga madalate kulude tõttu
Kasutusea kulud

Optimaalne nõustamine, tehnika arendustöö ja tootmise arendamine ning ülemaailmne hooldusorganisatsioon, mis kaitseb tööseisakute eest.



Põhjalik ülevaade õlivabalt tihendavatest integreeritud i.HOC-ga või jahutuskuivatiga kruvikompressoritest

Kuivatite erinevad tehnilised lahendused

Integreeritud jahutuskuivati

Kuni rõhu kastepunktini +3 °C on jahutuskuivatid esimene valik ka õlivabalt tihendavate kruvikompressorite hulgas nii energiatõhususe kui ka investeerimiskulude poolest. Alla +3 °C rõhu kastepunktide korral on otstarbekas kasutada adsorptsioonkuivateid.

Integreeritud rotatsioonkuivati i.HOC

Rõhu kastepunktid kuni –30 °C saavutab kruvikompressorisse valikuliselt integreeritav kompaktne i.HOC rotatsioonkuivati usaldusväärselt ja tõhusalt. Kuivatusaine taastamiseks kasutatakse kuuma suruõhku peale teist kompressoriastet.

i.HOC eraldi täisvoolu regeneratsiooniga
i.HOC KAESERi täisvoolu regeneratsiooniga
□ täisvoolu regenereerimine □ osalise voolu regenereerimine
↓ regenereerimisvahemik: Kuum õhk võtab kuivatusainest niiskuse.
↑ Kuivatamisvahemik: Külm õhk annab niiskuse üle kuivatusainele.

i.HOC (Integrated Heat of Compression Dryer) kasutab kuivatamise jaoks 100% teise tihendusastme tihendussoojusest (täisvoolu regenereerimine). See nagunii tekkiv soojushulk on põhimõtteliselt tasuta saadaval.

  • kuivatamiseks ei lähe tarvis lisaenergiat
  • kõrgem regenereerimispotentsiaal kui osalise voolu regenereerimisega kuivatite puhul
  • täisfunktsioon ka madala kompressorikoormuse korral

Täisvooluga regenereerimise eelised avalduvad eelkõige jahutusaine temperatuuri tõusuga. KAESERi rootorkuivatid saavutavad suurepäraseid kuivatamistulemusi ka ilma regeneratsiooniõhku lisaks elektriliselt kuumutamata.

Integreeritud jahutuskuivati

Energiasäästlik kuivatus

Nii integreeritud ehitusviis kui ka ulatuslikult dimensioonitud alumiiniumist plokksoojusvaheti tagavad rõhukao alla 0,1 bar. Energiasäästlik Scroll-külmakompressor annab suruõhu kuivatamisel lisa-energiasäästu.

Täiuslik juurdepääs

Jahutuskuivati kõik detailid on esikülje hooldusluugi kaudu täielikult juurdepääsetavad. See teeb jahutuskuivati hoolduse ja korrashoiu väga lihtsaks.

Integreeritud rotatsioonkuivati vaade

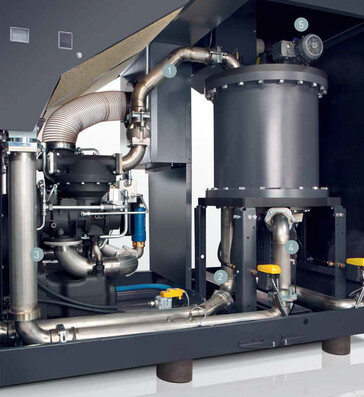

Rootorkuivati i.HOC paigaldusskeem
  1. läbipuhumisõhu sisselaskeava
  2. läbipuhumisõhu väljalaskeava
  3. kondensaadi eraldamine
  4. radiaalventilaatori sisestusava
  5. i.HOC-i väljund
Põhjalik ülevaade i.HOC-st

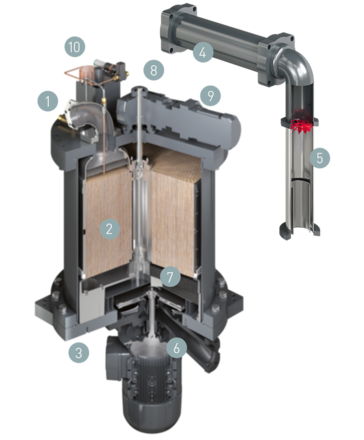

i.HOC – ristlõige ja osad
  1. läbipuhumisõhu sisselaskeava
  2. trummel (kuivatusaine silikageel)
  3. läbipuhumisõhu väljalaskeava
  4. 2. astme soojusvaheti
  5. väline kondensaadieraldi
  6. radiaalventilaator
  7. aurueemaldi (tilkade separaator)
  8. rootorkuivati väljalaskeava
  9. trummelmootor
  10. rõhu kastepunkti andur (valikuline)
Tehnilised andmed DSG-2 A

Põhiversioon

MudelDSG 140-2 A DSG 180-2 A DSG 220-2 A
Tööülerõhk bar 8 10 4 6 8 10 4 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
max ülerõhk bar 8 10 4 6 8 10 4 6 8 10
Mootori nimivõimsus kW 90 110 132
Mõõtmed
L × S × K mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 77 78 78
Mass kg 3.400 3.550 3.650

MudelDSG 260-2 A DSG 290-2 A
Tööülerõhk bar 4 6 8 10 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 28,61 26,1 26 22,9 28,55 28,5 26
max ülerõhk bar 4 8 10 8 10
Mootori nimivõimsus kW 160 200
Mõõtmed
L × S × K mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 79 81
Mass kg 3.800 4.000

SFC mudel

MudelDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Tööülerõhk bar 4 6 8 10 4 6 8 10 4 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
max ülerõhk bar 6 10 8,5 10 7 10
Mootori nimivõimsus kW 110 132 160
Mõõtmed
L × S × K mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 79 79 80
Mass kg 4.150 4.250 4.400

MudelDSG 290-2 SFC A
Tööülerõhk bar 4 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
max ülerõhk bar 8,5 10
Mootori nimivõimsus kW 200
Mõõtmed
L × S × K mm 		3.435 x 1.750 x 2.385
SuruõhuühendusDN80 PN16 DIN
Müratase dB(A) 82
Mass kg 4.600

Mudel RD

MudelDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Tööülerõhk bar 8 10 6 8 10 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
max ülerõhk bar 8 10 6 8 10 6 8 10
Mootori nimivõimsus kW 90 110 132
Rõhu kastepunkt °C -34 -36 -26 -33 -36 -26 -33 -35
Mõõtmed
L × S × K mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 77 78 78
Mass kg 4.500 4.650 4.750

MudelDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Tööülerõhk bar 6 8 10 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 26,1 26 22,9 28,55 28,5 26
max ülerõhk bar 8 10 8 10
Mootori nimivõimsus kW 160 200
Rõhu kastepunkt °C -25 -32 -34 -24 -31 -33
Mõõtmed
L × S × K mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 79 81
Mass kg 4.900 5.100

Mudel RD-SFC

MudelDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Tööülerõhk bar 6 8 10 6 8 10 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
max ülerõhk bar 6 10 8,5 10 7 10
Mootori nimivõimsus kW 110 132 160
Rõhu kastepunkt °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Mõõtmed
L × S × K mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 79 79 80
Mass kg 5.250 5.350 5.500

MudelDSG 290-2 i.HOC SFC A
Tööülerõhk bar 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
max ülerõhk bar 8,5 10
Mootori nimivõimsus kW 200
Rõhu kastepunkt °C -24 -30 -33
Mõõtmed
L × S × K mm 		4.270 x 1.750 x 2.385
SuruõhuühendusDN80 PN16 DIN
Müratase dB(A) 82
Mass kg 5.700

Tehnilised andmed DSG-2 W

Põhiversioon

MudelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Tööülerõhk bar 8 10 4 6 8 10 4 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
max ülerõhk bar 8 10 4 6 8 10 4 6 8 10
Mootori nimivõimsus kW 90 110 132
Mõõtmed
L × S × K mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 69 70 71
Mass kg 3.100 3.250 3.350

MudelDSG 260-2 W DSG 290-2 W
Tööülerõhk bar 4 6 8 10 4 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
max ülerõhk bar 4 8 10 8 10
Mootori nimivõimsus kW 160 200
Mõõtmed
L × S × K mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 74 75
Mass kg 3.500 3.700

SFC mudel

MudelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Tööülerõhk bar 4 6 8 10 4 6 8 10 4 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
max ülerõhk bar 6 10 8,5 10 7 10
Mootori nimivõimsus kW 110 132 160
Mõõtmed
L × S × K mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 71 72 75
Mass kg 3.850 3.950 4.100

MudelDSG 290-2 SFC W
Tööülerõhk bar 4 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
max ülerõhk bar 8,5 10
Mootori nimivõimsus kW 200
Mõõtmed
L × S × K mm 		3.435 x 1.750 x 2.060
SuruõhuühendusDN80 PN16 DIN
Müratase dB(A) 76
Mass kg 4.300

Mudel RD

MudelDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Tööülerõhk bar 8 10 6 8 10 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
max ülerõhk bar 8 10 6 8 10 6 8 10
Mootori nimivõimsus kW 90 110 132
Rõhu kastepunkt °C -32 -36 -24 -33 -36 -24 -33 -36
Mõõtmed
L × S × K mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 69 70 71
Mass kg 4.200 4.350 4.450

MudelDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Tööülerõhk bar 6 8 10 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 26,1 26 22,9 28,55 28,5 26
max ülerõhk bar 8 10 8 10
Mootori nimivõimsus kW 160 200
Rõhu kastepunkt °C -25 -33 -36 -24 -33 -36
Mõõtmed
L × S × K mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 74 75
Mass kg 4.600 4.800

Mudel RD-SFC

MudelDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Tööülerõhk bar 6 8 10 6 8 10 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
max ülerõhk bar 6 10 8,5 10 7 10
Mootori nimivõimsus kW 110 132 160
Rõhu kastepunkt °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Mõõtmed
L × S × K mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
SuruõhuühendusDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Müratase dB(A) 71 72 75
Mass kg 4.950 5.050 5.200

MudelDSG 290-2 i.HOC SFC W
Tööülerõhk bar 6 8 10
Vooluhulk kogu seadme töörõhu puhul m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
max ülerõhk bar 8,5 10
Mootori nimivõimsus kW 200
Rõhu kastepunkt °C -25 -33 -36
Mõõtmed
L × S × K mm 		4.270 x 1.750 x 2.060
SuruõhuühendusDN80 PN16 DIN
Müratase dB(A) 76
Mass kg 5.400
