Ühendamiseks valmis: vaakum-kruvikompressorseadmed KAESER-ilt


Vaakumi tekitamise terviklahendus

Meie vaakum-kruvikompressorseadmed on varustatud ise väljatöötatud Kaeseri vaakumplokiga, mis kasutab SIGMA-profiili. Üheastmelise vaakumi tekitamisega toodavad nad nn madalvaakumit. Pakume teile kolme seeriat, mille tehnilised andmed on alljärgnevad.

  • Imemisvõime: 4,75 kuni 15,70 m³/min
  • Lõppvaakum: 99%
  • Rõhk: 10 mbar (abs)

Ühendamisvalmis seadmed sobivad nt tolmu imemiseks, pakkimis- ja täitmismasinatele, kuivatamiseks, gaasieemalduseks või filtreerimiseks.

Eelised teile

  • Üle keskmise energiasäästlik:
    IE3-mootorid on alates 2015. aastast EL-is kohustuslikud. Nende mootorite kasutamise ja SIGMA-profiili abil tarbivad meie seadmed oluliselt vähem energiat.
  • Vajab vähe hooldamist ja hooldamine on lihtne:
    jahutusõhu filtrimatid kaitsevad siseruumi saastumise eest, ballastgaasi seade tagab parema veeauru taluvuse, madal pöörlemissagedus pikendab kõikide asjassepuutuvate komponentide kasutusiga.
    Kui seadet tuleb siiski lõpuks hooldada, kergendavad hästi avanevad luugid ja eemaldatav tagasein hooldamist.

Langetame Teie jooksvaid kulusid!
Kasutusea kulud

Seadmete pöörlemissagedus kohandatakse automaatse järelpingutusseadmega kiilrihmülekandega täpselt kasutatud plokiga sobivaks. See tähendab, et mootori jõud kantakse tõhusalt üle kompressoriplokile. See aitab säästa energiat ja tagab kompressori korraliku töökindluse.



Meie vaakum-kruvikompressorseadmete põhjalik ülevaade

Varustus

vaakumplokk

  • kruvi-vaakumplokk energiasäästliku SIGMA-profiiliga
  • kiilrihmülekanne
  • automaatne pingutusseade
  • magnetventiiliga juhitud sisselase
  • jahutusõli pump (hammasrataspump)
  • imemisõhu temperatuur kuni +45 °C

elektrimootor

Kruvikompressor-vaakumseadme premium-klassi tõhususega mootor

  • Premium Efficiency IE3
  • kaitseklass IP 55 (ASV-seeria puhul IP 54)
  • isolatsiooniklass F
  • 400 V, 3 Ph, 50 Hz

Jahutus

  • alumiiniumist õhkjahutus jahutusvedeliku jahutuse jaoks
  • loodud kasutamiseks keskkonnatemperatuuril kuni +40 °C

jahutusvedeliku ringlus

  • termoventiil
  • täisvoolu-mikrofiltri möödaviik koos vahetuselemendiga
  • kombineeritud jahutusvedeliku ja separaatori mahuti kaitseventiiliga
  • mitmeastmeline separaatori filterelement
  • jahutusvedeliku vaateklaas, väljalaskekraan ja voolik
  • kiirliitmikud diferentsrõhu mõõtmiseks
  • kondensaadi padrun

lülituskilp

  • IP 54
  • juhtpinge 230 V
  • ajamimootori otsekäivitus
  • ülepingekaitse (mootorikaitse)

Ülesehitus ja korpus

Seeria ASV: pilk kompaktsesse korpusesse.

  • Vibratsiooni summutavate elementidega alusraamil asub kompaktne korpus
  • pulbervärvitud pinnad
  • mineraalvillaga mürasummutus
  • hooldusluugid üleval ja küljel
  • jahutusõhu vahetusfilter
  • võnkeisolatsiooniga vaakumplokk ja mootor
  • elastne torustiku paigaldus
  • kaitsevõre rihmülekande ja ventilaatori jaoks
  • sisseimemistoru vaakumfilter saasteastme näidikuga
  • sujuvalt reguleeritav sisselaskeventiil osalise koormuse regulaatoriga
  • võimalik duaalne täiskoormuse-tühikäigu reguleerimine
  • ballastgaasi seade parema veeauru taluvuse jaoks

SIGMA CONTROL 2

Kompressori juhtsüsteem SIGMA CONTROL 2

  • foorivärvides LED´d tööoleku kuvamiseks
  • lihttekstiga ekraan
  • 30 valitavat kasutuskeelt
  • piktogrammidega puutenupud
  • täisautomaatne seire ja reguleerimine
  • standardversioonis valitavad Dual-, Quadro-, Vario- ja Pidevtöö-juhtimisrežiim
  • Liidesed: Ethernet
  • lisaks valikulised sidemoodulid ühendused: Profibus DP, Modbus, Profinet ja DeviceNet
  • pesa SD-mälukaardile andmete salvestamiseks ja uuendusteks
  • RFID-lugemisseade
  • veebiserver

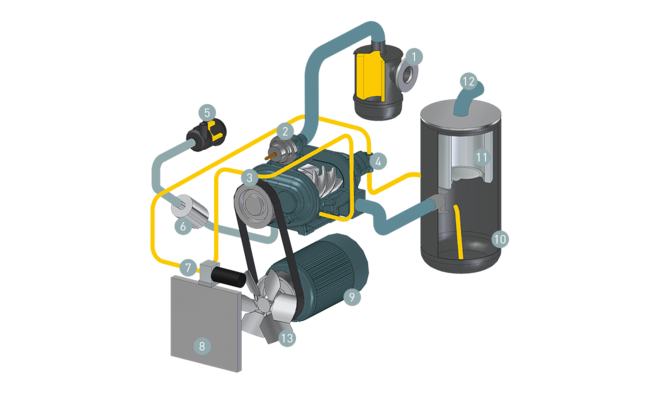

Ülesehituse skeem
Kruvikompressor-vaakumseadme ülesehituse skeem
  1. sisseimemisfilter
  2. sisselaskeventiil (vaakumregulaator)
  3. kompressoriplokk
  4. jahutusõli pump (hammasrataspump)
  5. ballastgaasi õhufilter
  6. ballastgaasi mürasummuti
  7. õlifiltriga termoventiil
  1. õlijahuti
  2. ajamimootor
  3. õliseparaatori mahuti
  4. õliseparaatori filterelement
  5. heitõhk
  6. ventilaator
Tehnilised andmed

Tehnilised andmed leiate sellest brošüürist:
