KAESER FILTERi filtrid alates 0,6 kuni 32,0 m³/min

Soodne parima suruõhukvaliteedi juures

KAESER FILTERi tooted on võtmetähtsusega komponendid kõigile standardi ISO 8573-1 puhtusklassidele vastava suruõhuga varustamisel. Selle ülesande täidavad need väga väikese rõhukadudega. Kergesti avatava ülesehituse tõttu saab filtrikorpust tõrgeteta ja lihtsalt avada ja sulgeda ning kiiresti ja puhtalt filtrielementi vahetada.

  • Jõudlus: 0,60 kuni 32,0 m³/min
  • Maksimaalne töörõhk 16 baari.
  • Maksimaalne töötemperatuur: 66 °C

Teie eelised

  • Standardile vastav puhtus
    KAESER FILTERi toodetes kasutatakse kaasaegseid sügavalt volditud filtrimaterjale väikeste osakeste ja aerosoolide eemaldamiseks. Hea töövõimega söematt filtreerib välja õliaurud. KAESER FILTERi toodete väljapaistvad võimsusandmed on välja selgitatud standardi ISO 12500 järgi ja andmed on kinnitanud sõltumatu kontrollorganisatsioon Lloyd’s Register.
  • Väike rõhukadu – suur sääst
    KAESER FILTERi toodetel on mahukas korpus ja filtripinnad, uuenduslik voolujuhtimine ja hea jõudlusega filtrimaterjalid. Saavutatav rõhukadu on umbes kuni 50% väiksem kui tavalistel kaubanduses saadaolevatel filtritel – ja see tulemus on konstantne peaaegu kogu filtrielemendi eluea jooksul. Tagajärg: väiksemad kulud ja CO2-emissioon, samuti eellülitatud kompressorite koormuse vähenemine.
  • Hooldussõbralik ehitus – turvaline käsitsemine
    KAESER FILTERi toodetel on korrosioonikindel alumiiniumkorpus ja stabiilsed filtrielemendid. Praktiline bajonettkinnitus tagab korpuse ja filtrielemendi vahelise tihendi automaatse paigutuse. See tagab, et filtrikorpust saab tihendada ainult sisseasetatud filtrielemendi korral. Lukustuspolt takistab korpuse kogemata ja planeerimata avamist rõhu all ja on vajalik korpusest õhu eemaldamiseks.

Ideaalne täiendus: AQUAMAT õli- ja vee-eraldusseade
Kondensaadi käitlemissüsteem AQUAMAT

Meie nõuanne: töödelge kondensaati enne kanalisatsiooni suunamist nõuetekohaselt ja soodsalt AQUAMATi õli- ja vee-eraldusseadmega.



Täpsem teave toote kohta

Suruõhu kvaliteet igaks otstarbeks

Filtri klass KB Koalestsentsfilter
Basic
KE Koalestsentsfilter
Extra
KD Tolmufilter
Dust
KA Adsorbeeriv
Aktiivsöefilter
KBE Kombineeritud filter Extra Combination KEA Carbon Combination kombineeritud aktiivsöefilter
Esialgne rõhkude vahe küllastumisel < 140 mbar < 200 mbar < 30 mbar
(uus, kuiv)
< 35 mbar
(uus, kuiv)
< 200 mbar < 240 mbar
Aerosoolisisaldus sisenemisel 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Aerosooli jääksisaldus väljumisel vastavalt standardile ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(kogu õlisisaldus)
Filtri materjal Sügavalt volditud tugistruktuuriga ja polüestrist drenaažimatiga sügavalt volditud tugistruktuuriga Kõrge efektiivsusega Söematt
Kasutamine Tahkeid aineosakesi või piiskvedelikku sisaldavate aerosoolide ja tahkete osakeste filtreerimine Kasutamine: nagu KB puhul, siiski mõeldud kõrgemale suruõhukvaliteedile
Alternatiiv: filter kõige peenemate osakeste filtreerimiseks filtriklassiga KD
Eranditult tahkete osakeste filtreerimiseks Eranditult õliaurude eemaldamiseks KB ja KE kombinatsioon, kasutada nagu KE-d, siiski mõeldud kõrgema suruõhukvaliteedi tagamiseks KE ja KA kombinatsioon; aerosoolide, tahkete osakeste ja õliaurude filtreerimiseks

Väike rõhukadu, suur sääst
KAESER FILTRID: väike rõhukadu, suur sääst

Säästetud elueakulud

Suruõhufiltri ökonoomsus sõltub olulisel määral suruõhukaost. KAESER FILTERi toodetel on mahukas korpus ja filtripinnad, uuenduslik õhuvoolujuhtimine ja kõrge jõudlusega filtrimaterjalid. Sellega saavutatakse võrreldes tavaliste turul pakutavate filtritega kuni 50% väiksem suruõhukadu. See püsib kogu filtrielemendi tööea vältel peaaegu muutumatuna. See vähendab süsteemis olevate kompressorite koormust ja pakub seega olulist kulude ja CO2 koguse alandamise potentsiaali.

Kas te soovite rohkem teada, kuidas Kaeser vähendab elueakulusid?

Ülesehitus ja funktsioon

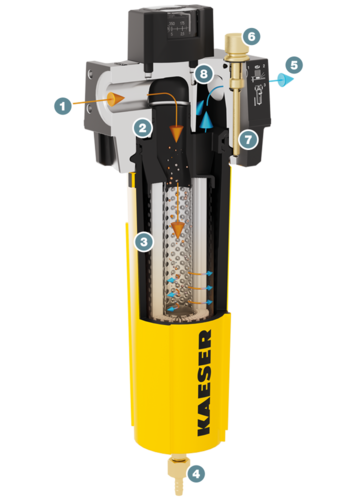

KAESERi filter – ülesehitus ja funktsioon
  1. Suruõhu sissevool
  2. Ühendusäärik, muutuv
  3. Filtrielemendi pea korpuse ja filtrielemendi tihendiga
  4. Filtrielement
  5. Kondensaadi väljavool (siin automaatse kondensaadieraldiga)
  6. Suruõhu väljavool
  7. Lukustuspolt
  8. Piirikuga bajonettkinnitus
  9. Õhueemaldusava
  10. Diferentsiaalmanomeeter

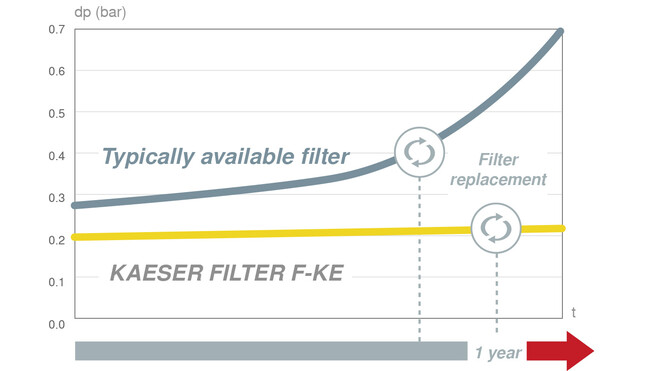

Suur tolmu mahutavus
Püsivalt madalad töökulud firma KAESER filtritega.

KAESER FILTERi tooted pakuvad võrreldes tavaliste müügiturul saadaolevate filtritega oluliselt väiksemat rõhukadu. Tänu nende filtrielementide suurele tolmu mahutavusele jääb rõhukadu lisaks palju kauemaks madalale tasemele.

Tagajärg: püsivalt madalad töö- ja energiakulud. Tolmu- ja koalestsentsfiltrite iga-aastane hooldus ennetab vanusest tulenevaid riske ja tagab optimaalse suruõhu puhtuse.

Tehnilised andmed KE

Põhiversioon

MudelF6KE F9KE F16KE
Vooluhulk m³/min 0,6 0,9 1,6
SuruõhuühendusG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 3,6 3,7 4,2
Kondensaadieraldi pinge- - -

MudelF22KE F26KE F46KE
Vooluhulk m³/min 2,2 2,6 4,6
SuruõhuühendusG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 4,4 4,5 8,4
Kondensaadieraldi pinge- - -

MudelF83KE F110KE F142KE
Vooluhulk m³/min 8,3 11 14,2
SuruõhuühendusG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 9,3 10,9 11,1
Kondensaadieraldi pinge- - -

MudelF184KE F250KE F320KE
Vooluhulk m³/min 18,4 25 32
SuruõhuühendusG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 16,2 17,9 19,9
Kondensaadieraldi pinge- - -

Tehnilised andmed KA

Põhiversioon

MudelF6KA F9KA F16KA
Vooluhulk m³/min 0,6 0,9 1,6
SuruõhuühendusG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 2,3 2,3 3
Kondensaadieraldi pinge- - -

MudelF22KA F26KA F46KA
Vooluhulk m³/min 2,2 2,6 4,6
SuruõhuühendusG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 3,2 3,2 7,2
Kondensaadieraldi pinge- - -

MudelF83KA F110KA F142KA
Vooluhulk m³/min 8,3 11 14,2
SuruõhuühendusG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 8,3 9,7 10,1
Kondensaadieraldi pinge- - -

MudelF184KA F250KA F320KA
Vooluhulk m³/min 18,4 25 32
SuruõhuühendusG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 15,1 16,9 19,1
Kondensaadieraldi pinge- - -

Tehnilised andmed KD

Põhiversioon

MudelF6KD F9KD F16KD
Vooluhulk m³/min 0,6 0,9 1,6
SuruõhuühendusG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 2,6 2,6 3,2
Kondensaadieraldi pinge- - -

MudelF22KD F26KD F46KD
Vooluhulk m³/min 2,2 2,6 4,6
SuruõhuühendusG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 3,5 3,5 7,5
Kondensaadieraldi pinge- - -

MudelF83KD F110KD F142KD
Vooluhulk m³/min 8,3 11 14,2
SuruõhuühendusG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 8,3 9,9 10,2
Kondensaadieraldi pinge- - -

MudelF184KD F250KD F320KD
Vooluhulk m³/min 18,4 25 32
SuruõhuühendusG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 15,4 17,2 19,4
Kondensaadieraldi pinge- - -

Tehnilised andmed KB

Põhiversioon

MudelF6KB F9KB F16KB
Vooluhulk m³/min 0,6 0,9 1,6
SuruõhuühendusG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 3,6 3,6 4,2
Kondensaadieraldi pinge95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

MudelF22KB F26KB F46KB
Vooluhulk m³/min 2,2 2,6 4,6
SuruõhuühendusG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 4,4 4,5 8,4
Kondensaadieraldi pinge95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

MudelF83KB F110KB F142KB
Vooluhulk m³/min 8,3 11 14,2
SuruõhuühendusG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 9,3 10,9 11,1
Kondensaadieraldi pinge95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

MudelF184KB F250KB F320KB
Vooluhulk m³/min 18,4 25 32
SuruõhuühendusG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Tööülerõhk bar 2 - 16 2 - 16 2 - 16
Ümbritsev temperatuur °C 3 - 50 3 - 50 3 - 50
Sisenemistemperatuur °C 3 - 66 3 - 66 3 - 66
Mass kg 16,1 17,8 19,8
Kondensaadieraldi pinge95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
