18 kuni 110 kW võimsusega keskmised kruvikompressorid


Energiatõhususad kruvikompressorid – väikseima detailini

Kruvikompressorite abil suruõhuga varustamine on meie jaoks teie tootmises kõige olulisem. Meie ASD-, BSD-, CSD- ja CSD(X)-seeria tooted tagavad teie tööprotsessides usaldusväärse suruõhuvarustuse seninägematu tõhususega.

Süsteemid on ideaalsed meeskonnamängijad ja neid saab juhtimissüsteemi SIGMA AIR MANAGER 4.0 abil hõlpsasti ühendada olemasoleva juhttehnikaga. Teie jaoks tegelikult vajaliku suruõhu saamiseks pakume igasuguse teostusega kruvikompressoreid.

  • Põhimudel
  • jahutuskuivatiga, mis tagab kõrge suruõhukvaliteedi: Mudel T
  • reguleeritava pöörlemiskiirusega ajamiga, mis tagab parima ökonoomsuse ja suure reguleerimisvahemiku: mudel SFC
  • Sünkroon-reluktantsmootoriga: eelkõige osalise koormuse režiimis oluliselt suurem kasutegur kui sarnaste asünkroonsete süsteemide puhul võimaldab olulist energiasäästu.
  • terviklahendusena paigaldatud jahutuskuivatiga ja reguleeritava pöörlemiskiirusega ajamiga: mudel T SFC
Meie eksperdid aitavad teil vastava mudeli valikul edasi.

Teie eelised

  • Energiasääst:
    fikseeritud pöörlemissagedusega ja asünkroonmootoriga süsteemide energiatõhususe klass on IE4. Paigaldame sagedusjuhtimisega kruvikompressoritesse klassi IE5 mootoreid ja süsteemi tõhusus vastab hindamisklassile IES2.
  • Pikem tööiga:
    elektrooniline termohaldus reguleerib ASD-, BSD-, CSD- ja CSD(X)-seeriate puhul jahutusvedeliku temperatuuri dünaamiliselt. Nii välditakse turvaliselt kondensaadi teket ja sellega seotud niiskuskahjustusi ja hoitakse lisaks ka voolukulusid kokku.
  • Soojustaaste:
    meie kruvikompressorid muundavad sellesse juhitud ajami elektrienergia 100% soojusenergiaks. Sellest 96% on saadaval soojustaasteks. Kasutage seda potentsiaali!

CSD(X) – võimsus tagab tõhususe

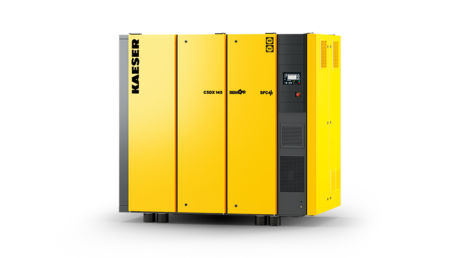

Kruvikompressor CSDX ettevõttelt KAESER KOMPRESSOREN

CSD(X)-seeria õlijahutusega kruvikompressorite uus põlvkond võimaldab võimsust kasutada täpsemalt ja tõhusamalt. Selle alus on agregaadi integreeritud veojõud. See võimaldab ploki pöörlemissageduse häälestamist optimaalsele energiale vastavas tööpunktis. Sissehitatud elektrooniline termohaldus (ETM) ja uue ehitusega sisselaskeventiil koostoimes suurema sisselaskefiltriga tagavad kruvikompressori suurema tõhususe. Energia täiendavaks säästmiseks ja väiksema CO2 jalajälje tagamiseks on olemas sagedusjuhtimisega ventilaator. See edastab ainult nii palju jahutusõhku, kui tegelikult vaja on.

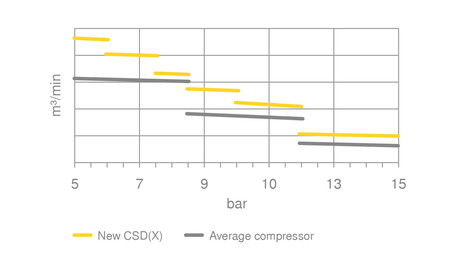

CSD(X) kuus uut rõhu varianti
Kuus rõhuvarianti tõstavad märkimisväärselt tootlikkust ja mis kõige olulisem – see võimaldab veelgi täpsemat kohandamist teie individuaalsele rõhuvajadusele.

Veelgi suurema energiatõhususe tagamiseks võimaldab KAESER alati suurimat ajami tõhusust. Kindla pöörlemissagedusega süsteemidel on asünkroonmootorite jaoks parim energiatõhususe klass IE4. Sagedusjuhtimisega SFC-süsteemides rakendatakse klassi IE5 mootoreid ja need vastavad lisaks süsteemi toimeastmele IES2 ning tagavad seega normi IEC 61800-9 kohaselt parima tõhususe.



Meie kuni 110 kW võimsusega kruvikompressorite põhjalik ülevaade

Kondensaadi tekke kindel vältimine

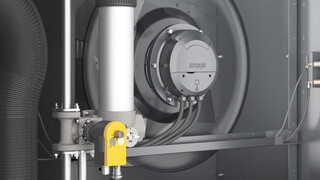

Elektrooniline temperatuuri juhtimine kondensaadi tekke vältimiseks.

Elektrooniline termohaldussüsteem (ETM) võimaldab kompressori juhtsüsteemil SIGMA CONTROL 2 turvaliselt vältida kondensaadi teket. CSD(X) puhul saab SIGMA CONTROL 2 ventilaatoriüksuse sagedusjuhtimise kaudu ka kohandada jahutusõhu edastamist keskkonnatingimuste järgi. Nii saab madalatel temperatuuride korral või osalise koormuse režiimis märkimisväärselt vähendada ventilaatori pöörlemissagedust ja seega energia tarbimist.

Tõhus ja turvaline talitlus
Kompressori juhtsüsteem SIGMA CONTROL 2

Integreeritud juhtimissüsteem SIGMA CONTROL 2 koordineerib suruõhu tootmist ning juhib süsteemi tõhusalt ja turvaliselt ning tagab süsteemi koostu ideaalse koostoime. Süsteemi kõiki asjaomaseid detaile ja tööolekuid jälgitakse ja analüüsitakse. Operaatoril on mitmeid võimalusi süsteemi ühendada ka juhttehnikaga (SCADA).

Energiatõhusus on meie põhieesmärk
Säästa KAESERi kasutusea juhtimissüsteemi abil.

Kompressori soetus- ja hoolduskulud moodustavad ainult väikese osa kõigist eluringi kuludest. Põhiosa kogukuludest moodustab energia maksumus. Suruõhusüsteemi pakkujana pakume teile individuaalset projekteerimist, mis sobib ideaalselt teie vajadustega, tõhusat kompressorjaama ja usaldusväärset hooldust. Kogu teie kompressorjaama kasutusea jooksul oleme teie jaoks koostööpartnerina saadaval.

Kõrge kvaliteediga suruõhk väikese energiavajadusega

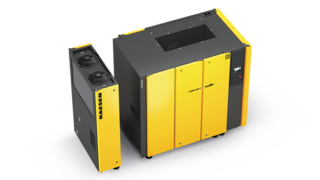

Paigaldatava kuivatiga kruvikompressor CSDX.

Kas soovite suruõhuvõrku kaitsta torustike korrodeerumise, seadmete seiskumiste ja tootmiskahjustuste eest? Sellisel juhul on kruvikompressorite jaoks ette nähtud ASD-, BSD-, CSD- ja CSD(X)-seeriate paigaldatav jahutuskuivati täpselt õige valik.

Jahutuskuivati vastupidav ja kompaktne ehitus võimaldab külmaaine koguse ja seega CO2 ekvivalendi vähendamist. Selle reguleeritav energiasäästmise režiim võimaldab süsteemi kasutada ainult juhul, kui sellest voolab läbi suruõhk. See tagab rakendusalale vastava kvaliteediga suruõhu võimalikult suure ökonoomsusega.

Tehnilised andmed ASD

Põhiversioon

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Jahutuskuivati Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T-SFC mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Jahutuskuivati Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Monteeritav jahutuskuivati

Mudel Võimsustarve kW Rõhu kastepunkt °C Külmaaine Globaalse soojenemise potentsiaal Külmaine kogus kg Külmaaine mass CO2 ekvivalendina t Hermeetiline jahutusringlus
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Tehnilised andmed BSD

Põhiversioon

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Jahutuskuivati Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T-SFC mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Jahutuskuivati Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Monteeritav jahutuskuivati

Mudel Võimsustarve kW Rõhu kastepunkt °C Külmaaine Globaalse soojenemise potentsiaal Külmaine kogus kg Külmaaine mass CO2 ekvivalendina t Hermeetiline jahutusringlus
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Tehnilised andmed CSD

Põhiversioon

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Jahutuskuivati Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T-SFC mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Jahutuskuivati Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Monteeritav jahutuskuivati

Mudel Võimsustarve kW Rõhu kastepunkt °C Külmaaine Globaalse soojenemise potentsiaal Külmaine kogus kg Külmaaine mass CO2 ekvivalendina t Hermeetiline jahutusringlus
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Tehnilised andmed CSDX

Põhiversioon

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Jahutuskuivati Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T-SFC mudel

Mudel Tööülerõhk bar Vooluhulk kogu seadme töörõhu puhul m³/min max ülerõhk bar Mootori nimivõimsus kW Jahutuskuivati Mõõtmed
L × S × K mm 		Suruõhuühendus Müratase dB(A) Mass kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Monteeritav jahutuskuivati

Mudel Võimsustarve kW Rõhu kastepunkt °C Külmaaine Globaalse soojenemise potentsiaal Külmaine kogus kg Külmaaine mass CO2 ekvivalendina t Hermeetiline jahutusringlus
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -

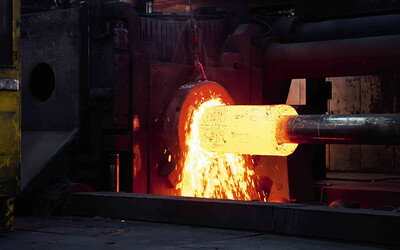

Vallourec
